Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации
Современный быт невозможно представить без водопровода в квартире. Водоснабжение — это сложный и многофункциональный процесс, работа которого для нормальной жизнедеятельности человека должна быть обеспечена круглосуточно и с требуемым напором. Хотя с последним часто могут возникать проблемы.
В этом материале разберем, какой существует норматив на давление воды в водопроводе в квартире и что можно предпринять, если предписанные стандарты не соблюдаются. Эта информация будет полезной потребителям услуги водоснабжения в многоквартирном доме.
Изложенный материал дополним наглядными фотоматериалами и видеосоветами по монтажу оборудования, позволяющего повысить давление в водопроводе.
Стандарты по давлению воды
В нормативных документах, регламентирующих стандарты, касающиеся системы водоснабжения, встречаются такие параметры, как давление воды и минимальный свободный напор.
Величины для измерения давления
Для того чтобы правильно понимать указываемые в документах нормы, предписывающие с каким давлением должна подаваться вода в систему водопровода многоквартирного дома, необходимо представлять взаимосвязь этих величин.
Если коротко, то давление воды характеризует силу, действующую на препятствие, имеющееся на пути потока. Таким образом, давление обладает потенциальной энергией.
В движущейся же жидкости давления нет, а вот напор, сравнимый с кинетической энергией и представляющий собой линейную единицу, максимален.
Встречающийся в нормативных документах показатель свободного напора означает наименьшую высоту на которую требуется поднять воду, с учётом потерь на преодоление сопротивления труб, над уровнем земли для достижения ею точки водоразбора.
Обе эти величины могут переходить друг в друга.
Для примера, насосная станция многоквартирного дома, поднимающая воду на сорокаметровую высоту, создаёт на выходе давление водяного столба, равное 4 атм или 4 барам
Давление воды может измеряться в различных единицах. Так как 1 бар ≈ 0,99 физической атмосферы (атм), то условно эти величины приравнивают. 1 атм или 1 кг/см технической атмосферы (ат) соответствует напору, создаваемому 10 метровым водяным столбом.
В метрической системе мер за основную единицу для измерения давления принимается Паскаль. Для воды измерение проводится в мегапаскалях (МПа). К несистемным единицам относятся: бары, атмосферы, кгс/см2.
Нормативные показатели давления в трубопроводах
Основными нормативными документами, определяющими гарантированные водоснабжающей организацией значения давления воды в инженерных коммуникациях многоквартирного дома, являются:
Первым документом установлена норма давления воды на уровне самого низко расположенного в доме санитарно-технического оборудования.
Постановлением № 354 регламентируются требования к качеству поставляемых коммунальных услуг, в том числе, определены стандарты давления в жилых домах по ХВС и ГВС в точках забора.
Однако для поиска ответов на вопросы, каким должно быть давление и напор воды в системе водопровода в квартире, руководствоваться только этими документами, особенно при проведении расчётов для установки в квартире насоса усиливающего давление, будет не достаточно.
Для этого необходимо воспользоваться методиками:
- СНиП 2.04.02-84 — определяет нормы давления воды на входе в дом;
- СНиП 2.04.01-85 — нормирует напор на водоразборе в квартире.
Согласовав все эти документы между собой, можно вывести основные нормативные значения по давлению воды.
На вводе одноэтажного дома величина наименьшего водяного напора должна быть не менее чем 10 м. В многоквартирном доме на каждый этаж добавляется 4 м
Например, для дома в 8 этажей входной напор воды по расчётам должен быть минимум: 10 м + (4 м × 7 этажей) = 38 м или 3,8 атм (кг/см2).
Давление в точке водоразбора на вводе в квартиру дома должно обеспечиваться:
- ХВС в пределах от 0,03 МПа (0,3 атм) до 0,6 МПа (6,0 атм);
- ГВС — от 0,03 МПа (0,3 ат.) до 0,45 МПа (4,5 атм).
Не менее какой величины должен быть свободный напор воды в квартире у конкретных сантехприборов, имеющих смесители, также регламентируется СНиПом:
- умывальник— 0,2 ат;
- ванна — 0,3 ат;
- душкабина— 0,3 ат.
С учётом приведенных показателей, при выборе сантехнического прибора необходимо обращать внимание на значение минимального давления, на работу при котором он рассчитан.

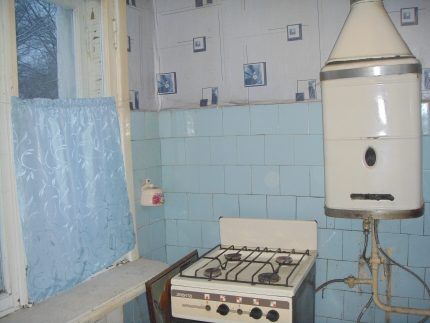

Некоторые старые газовые колонки могут работать только при минимальном давлении воды 0,9 атм, в то время как нижняя граница норматива составляет 0,3 атм
Поэтому, о приборах, в характеристиках которых указаны параметры ниже норматива, можно говорить как о непредназначенных для установки на конкретных инженерных сетях и подлежащих замене.
Следует учитывать и такой нюанс — приведённые строительные нормативы определяют допустимо возможные минимальные или предельные границы по водяному давлению, и этот разрешённый диапазон достаточно велик.
На практике, оптимальным значением напора воды во внутриквартирной сети, при котором обеспечивается комфортное её использование и корректная работа бытовых приборов, составляет 4 атм.
Если вы проживаете в частном доме или пользуетесь дачей с автономным водопроводом, рекомендуем ознакомиться с нормами давления в системе частного водоснабжения и способами его повышения.
Способы снятия показаний
Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.
Способ #1 — применение стационарных манометров
Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.

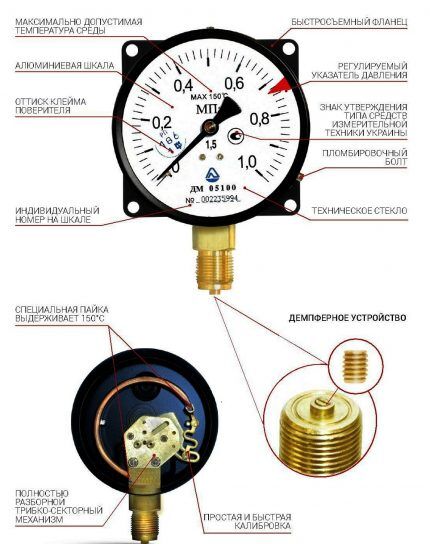

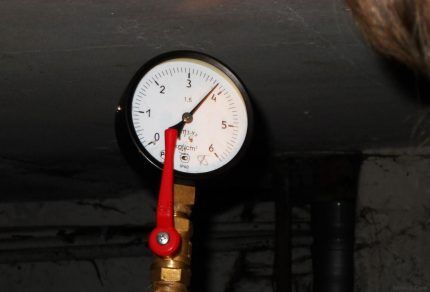

Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат
Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.
Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.
Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.
Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.
Способ #2 — использование переносного манометра
Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.
Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.

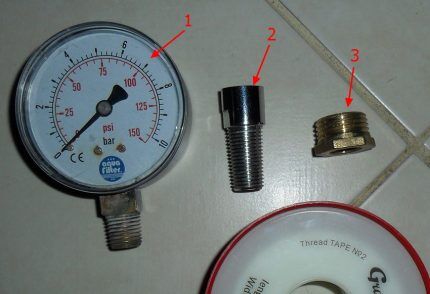

Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя
Для уплотнения резьбовых соединений используется фум-лента.
Наиболее удобной точкой подключения для проведения замера давления воды является душ.
Алгоритм проведения измерений следующий:
Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.
Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.
Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.
Способ #3 — бесприборное определение давления
Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.

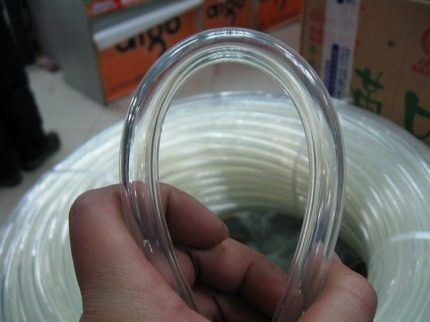

Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану
Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:
Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.
Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h
За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.
Причины слабого напора и профилактика
Обязанность по обеспечению требуемого давления в водопроводной системе многоквартирного дома возлагается на организацию, на обслуживании которой находится дом. Как правило, это управляющая компания, но также, договор на услугу водоснабжения может быть заключен и напрямую — с поставщиком этой услуги.
Поэтому, первое, что необходимо предпринять при общем снижении давления воды в доме или по стояку — это установленным порядком, лучше письменно, проинформировать ответственную организацию для принятия мер реагирования.
Но, к сожалению, очень часто бороться с несоответствующим требуемым нормам напором воды в квартирах, жильцам приходится самостоятельно.
В большинстве случаев основным проблемным вопросом является низкое давление воды.
Для того чтобы принять правильное техническое решение по исправлению ситуации, без ущерба для водонапорной системы и потребителей, необходимо, прежде всего, установить причины, вызывающие его снижение.
К таким факторам могут относиться:
- неисправности, в виде утечек и порывов на инженерных сетях, запорной арматуре, фитинговых соединениях;
- зашлакованность трубопроводов, в результате чего уменьшается их пропускная способность.
Устранение управляющей компанией неисправностей на общедомовых сетях и выполнение комплекса мероприятий по их своевременному обслуживанию иногда позволяют полностью решить эту проблему.
Локальное снижение давления воды в квартире свидетельствует о неисправности сантехнической разводки, и одной из причин может быть засорение водоочистных фильтров

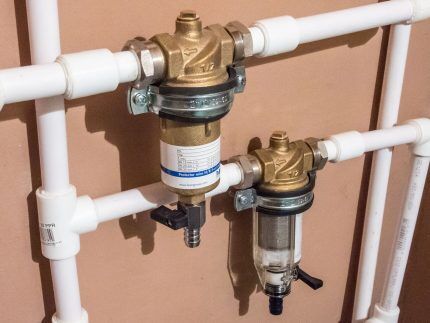

Кроме фильтров грубой очистки, как правило, для всех бытовых приборов-потребителей воды в квартире монтируются фильтры тонкой очистки. И профилактикой от отказов в работе этих приборов, из-за снижения давления, является чистка всех фильтр-элементов.
Последствия отклонений давления от нормы
Одной из важных технических характеристик, определяющих нормальное функционирование системы водоснабжения, является давление воды. Несоответствие его установленным значениям в любую из сторон может стать причиной возникновения ряда проблем.
При повышенном давлении создаётся угроза:
- нарушения целостности резьбовых соединений, муфт, фитингов;
- повреждения керамических вентилей;
- выхода из строя клапанов и другого оборудования бытовых приборов, подключенных к водопроводу.
Недостаточный напор воды может служить причиной не только бытовых неудобств, возникающих, например, при мытье посуды, принятии душа, но и полного отказа от работы — в худшем варианте, некоторых санитарно-технических приборов, газовых колонок и проточных водонагревателей.
Соответствие водяного давления в трубопроводах многоквартирного жилого дома установленным нормативным значениям и стандартам должно контролироваться управляющей компанией или поставщиком этой услуги. При необходимости производятся регулировочные работы на системе
Любое отклонение давления воды от нормативно предусмотренного требует определения причины этой неисправности и срочного принятия мер для нормализации напора.
Способы увеличения давления в системе
Проблема с водонапором, особенно в старых домах, может иметь конструктивно-технический характер, перед которым коммунальщики бессильны. Также, экономя энергоресурсы, поставщики часто отключают один или несколько общедомовых повысительных насосов. За счет дублирующих контуров водоснабжение полностью не прекращается, но напор в системе значительно снижается.
В такой ситуации возникает необходимость применения одного из двух или двух одновременно методов оснащения водопроводной сети дополнительным оборудованием для увеличения давления и напора воды.
Метод #1 — проточный насос
Насосы такого типа повышают напор воды без дополнительного её забора, и каких-либо разрешений на их установку в квартирах не требуется.
Существует несколько разновидностей данных устройств, отличающихся по таким характеристикам, как:
- тип управления (ручное, автоматическое);
- разрешённая температура воды;
- способ охлаждения.
Встроенный датчик устройства автоматически реагирует на падение давления в системе и поднимает его до оптимального значения.

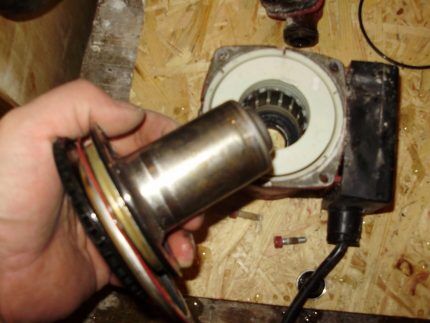

Конструктивно проточный насос состоит из мокрого ротора, который находится в перекачиваемой воде. Ротор отделён от стартера тонкой гильзой из нержавеющего металла
Агрегаты данного вида относятся к поверхностным циркуляционным насосам. Они легко и быстро монтируются на существующих инженерных сетях. Как правило, дополнительных реконструкций системы для установки проточных насосов не требуется.
Давление, нагнетаемое насосом, может регулироваться как в ручном, так и в автоматическом режиме.
При подборе насоса необходимо сопоставлять его производительность с водопотреблением в квартире, чтобы при одновременном использовании нескольких бытовых приборов потребляющих воду, пропускной способности агрегата хватило для их нормальной работы.
К примеру, на три точки разбора воды будет достаточно насоса производительностью 3,5 м3 /час.

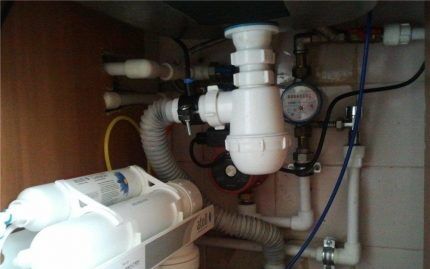

Небольшие по габаритам и весу проточные циркуляционные насосы могут устанавливаться на вводе центральной магистрали в квартиру, а также непосредственно перед потребляющим воду сантехническим бытовым устройством или газовой колонкой
Из наиболее популярных моделей агрегатов данного назначения можно выделить прибор от бельгийского производителя Grundfos UPA 15-90, имеющего большой рыночный спрос и достойное соотношение цены и качества.
Насос имеет очень хорошую характеристику по шуму — 35 дБ, что не требует дополнительной звукоизоляции в жилых помещениях. Несмотря на небольшую потребляемую мощность — 120 Вт, напор воды в системе повышается на 0,6 — 0,8 бар.
Важная спецификация агрегата — автоматическая блокировка при расходе воды менее 90 л в минуту и защита мокрого ротора (одновременное охлаждение и смазка).
Насос может устанавливаться как в вертикальном, так и в горизонтальном положении.
Метод #2 — насосная станция

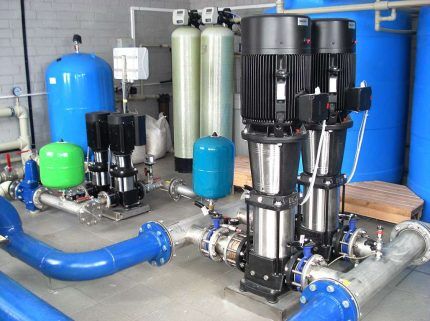

При отсутствии эффекта от использования проточного насоса, более радикальной мерой будет являться установка в квартире насосной станции для повышения давления.
Часто только такая вынужденная мера может решить проблемы с напором воды у жильцов верхних этажей многоэтажек.

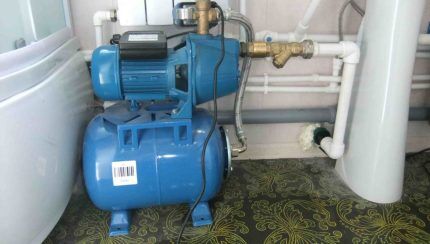

Конструктивно накопительная станция состоит из насоса и водяного аккумулятора — мембранного бака. Насос закачивает воду в бак и затем подаёт её к водоразборным точкам

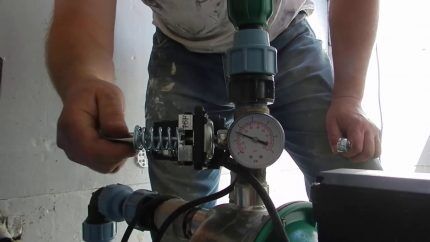

С помощью реле давления вода поступает к потребителю с требуемым, заранее заданным, напором. При заполнении ресивера насос отключается.
Возобновляется работа станции после израсходования воды в гидроаккумуляторе.
Преимущества такого устройства:
- возможность пользования водой даже при её отсутствии в водопроводной системе;
- устойчивость к перепадам водяного давления.
Но следует учитывать, что такие агрегаты имеют относительно большие габариты и они более шумные, чем проточные насосы. Это накладывает определенные неудобства в использовании их в квартирах.
Кроме этого, мощная насосная станция может засосать воздух из квартир, расположенных на одних стояках водоснабжения, что приведёт к отключению насоса и необходимости заполнения системы водой.
Более широкое применение насосные станции находят в частных домах на автономных системах водоснабжения.
Рекомендации по выбору насосной станции для повышения давления и обзор лучшей десятки предложений мы привели в следующей статье.
Стабилизация давления воды в системе
В многоэтажках, хоть и реже, но встречается проблема не только низкого, но и завышенного давления воды.

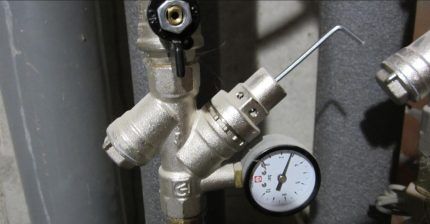

В продаже имеются редукторы, снабжённые манометрами для контроля давления в системе при водоразборе и позволяющие производить точную настройку напора воды
Для его стабилизации на внутриквартирных сетях водоснабжения, защиты самой системы с подключенными к ней измерительными устройствами и бытовыми приборами от повышенного напора, и гидравлических ударов применяются редукторы/регуляторы давления.
Установку редукторов давления рекомендуется производить на трубопроводах сразу после входного запорного устройства перед счётчиками водоснабжения.
Выводы и полезное видео по теме
Видеоролик показывает способы снятия показаний давления воды в квартире в трёх водоразборных точках:
Видеоролик, автор которого предлагает доступный способ измерения давления воды в системе водоснабжения при помощи манометра, изготовленного из подручных средств:
Видео с советами по правильному монтажу на инженерных сетях циркуляционного проточного насоса:
Знание предписанных законодательством норм по давлению воды в водонапорной системе квартиры и правильное проведение процедуры его замеров очень важны для простого потребителя. Это позволит аргументировать свои законные требования к управляющей компании в случае нарушений ей социальных стандартов по водоснабжению.
Но главное, даже оставшись наедине с этой проблемой, следуя приведённым инструкциям, вполне доступно самостоятельно обеспечить комфортное пользование водой и защитить бытовые приборы и санитарно-технические устройства, использующие воду, от отказов в работе и преждевременного выхода из строя.
Вы неоднократно наблюдаете слабый напор в сети водоснабжения и хотите своими силами повысить его? Но у вас остались сомнения по выбору оптимального варианта для повышения давления? Спрашивайте совет у других пользователей и наших экспертов в блоке комментариев.
А может вы самостоятельно установили оборудование, повышающее давление, и теперь хотите поделиться своим опытом? Пишите свои рекомендации, добавляйте фото вашего насоса/станции под этой статьей.
