Как сделать трубогиб своими руками: примеры лучших самоделок
Желание обустроить загородный дом и участок диктует необходимость в наличии максимума инструментов. При проведении водопровода, строительстве теплицы, монтаже арочных конструкций не обойтись без хорошего трубогиба. Стоимость его в магазинах измеряется сотнями долларов, поэтому лучше собственноручно сделать этот инструмент.
Мы расскажем, как сделать трубогиб своими руками. В представленной нами статье детально описаны проверенные на практике конструкции, приведены пошаговые руководства для сборки. С учетом наших советов вы сможете соорудить отличный инструмент для собственного хозяйства.
Виды представленных на рынке трубогибов
Трубогибы представляют собой механические или гидравлические конструкции, которые помогают сгибать металлические трубы, уголки, прутки, профилированный прокат без нарушения внутренней структуры изделия. Ручные инструменты, в основном, используют для формирования изгиба в одном месте, а крупные станки могут менять форму труб сразу по всей длине.
По принципу работы можно выделить трубогибы таких видов:
Особенности работы с некоторыми видами рассмотрены ниже:
Галерея изображений Фото из Ручным механическим трубогибом удобно работать лишь с трубами небольших диаметров, особенно из меди и алюминия Гидравлический механизм работает по принципу домкрата, поэтому не требует большой физической силы Храповый механизм является более легким и менее габаритным, если сравнивать с гидравлическим приводом Электродвигатель обычно крутит лишь ролики, а устанавливать радиус изгиба необходимо вручную с помощью ворота Ручной механический трубогиб для труб небольшого диаметра Трубогиб с гидравлическим механизмом Трубогиб ручной с храповым механизмом Мощный трубогиб с электродвигателем
Конструктивно трубогибы можно разделить на 2 типа:
- радиусные;
- арбалетные.
В первом случае труба изгибается вокруг шаблонного сегмента заданного диаметра, а во втором – выдавливается башмаком между двух опорных стоек.

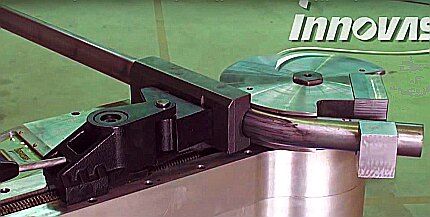

Радиусные трубогибы – очень точные инструменты, поэтому повсеместно применяются в промышленности. Они имеют сменные сегменты для различных углов изгиба
При самостоятельном изготовлении трубогиба народные умельцы обычно опираются на уже существующие модели инструмента, доказавшие свои простоту и эффективность. При сборке трубогиба в домашних условиях на его конструкцию большое влияние оказывают имеющие подручные материалы, из которых будет сделан инструмент.
Наличие трубогиба среди инструментов домашнего мастера позволит собственноручно сделать множество полезных в хозяйстве конструкций и предметов садовой обстановки:
Галерея изображений Фото из Из согнутой с использованием гибочного инструмента трубы можно сделать удобную садовую скамейку. Металлическая основа способна держать внушительный вес Изогнутая с помощью трубогиба металлическая труба послужит отличной основой для сооружения разнообразных вариантов садовой мебели Из согнутой металлической трубы можно сделать фермы для устройства крыши над оригинальной беседкой Из металлических арок, согнутых с применением трубогиба, собирают устойчивый и надежный каркас для теплицы Изготовленная с помощью трубогиба скамейка Садовая мебель из гнутой трубы Беседка с овальной крышей Теплица из металлических арок
Необходимый инструмент для сборки
Сделать хороший трубогиб с помощью молотка, отвертки и шурупов не удастся.
Как минимум, при изготовлении этого инструмента потребуется:
- сварочный аппарат;
- болгарка;
- токарный станок;
- дрель.
Но главной частью сборки трубогиба остается точный чертеж, без которого даже не стоит начинать сборочные работы. Нельзя обойтись при изготовлении трубогиба и без общехозяйственных инструментов.
Естественно, что приобретать токарный станок и сварочный аппарат необязательно. Для выточки нескольких деталей из заготовок и для их сварки можно обратиться к знакомым или в цех, занимающийся изготовлением кованых изделий. За небольшое вознаграждение там быстро помогут сделать всё необходимое.
Как сделать улитковый трубогиб?
Самостоятельное изготовление улиткового трубогиба может показаться сложным. В действительности, это устройство собрать не труднее, чем роликовый трубогиб. Процесс отличается только используемыми деталями и временем сборки.
Улитковый трубогиб позволяет выгибать профиль по всей длине сразу, а не только в одном месте. За это свойство он получил популярность среди монтажников.
Необходимые материалы и инструменты
Так как описываемый роликовый трубогиб не имеет определенного рабочего диаметра и может быть изготовлен из любых подручных материалов, то предложенные материалы не будут содержать конкретных размеров деталей. Толщина всех металлических элементов конструкции должна быть 4, а лучше 5 мм.

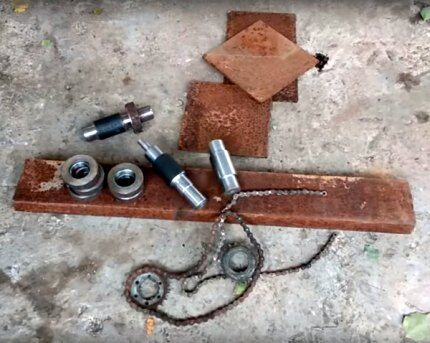

Для изготовления трубогиба понадобятся:
Особенное внимание уделяется размерам звездочек, валов и подшипников, которые должны соответствовать друг другу. Звёздочки можно взять от старых велосипедов, но они должны быть абсолютно одинаковые по размерам.
Стальные пластины и профили для изготовления трубогиба не должны быть с глубокой ржавчиной, ведь на них будут приходиться высокие нагрузки при работе
Перед выбором и покупкой всех материалов нужно нарисовать чертеж со схематичным изображением всех элементов конструкции, чтобы не докупать их в процессе изготовления трубогиба.
Процесс сборки улиткового трубогиба
Сборка любого оборудования начинается с составления чертежной схемы.
После этого можно приступать к основным рабочим процессам, которые продемонстрированы в фотоинструкции:
Несколько полезных советов:
Галерея изображений Фото из Вместо использования швеллеров можно приварить трубогиб к имеющейся металлической станине На вал оказывается сильное сдвигающее давление, поэтому наружный сварочный шов должен быть прочным В случае разрыва цепи, её можно сделать немного ослабленной и одеть на уже приваренные звездочки Направляющие планки должны быть строго параллельны, иначе пресс будет постоянно заклинивать В качестве направляющих прижимного валика можно использовать куски оставшегося швеллера Втулка и винт должны иметь широкую и глубокую резьбу, чтобы она не слизалась уже после нескольких прижиманий На длине ручки-рычага лучше не экономить: чем она длиннее, тем больший крутящий момент можно развить Основание трубогиба должно быть прочно прикручено к опоре, иначе инструмент будет шататься и опрокидываться Сваривание двух швеллеров между собой Приваривание вала к основанию трубогиба Одевание цепи на звездочки Приваривание вертикальной направляющей планки Сборка прижимного вала из швеллера Приваривание резьбовой втулки к пластине Вороты на винте и ведущем валике Улитковый трубогиб в работе
После сборки трубогиба и его испытаний можно покрасить конструкцию антикоррозийной краской для лучшей сохранности сварочных швов. Чтобы повысить удобство работы, к направляющим дополнительно прикрепляется пружина для возврата пресса в верхнее положение.
Изготовление ручной роликовой модели
Изготовление ручного трубогиба своими руками производится из одних стальных деталей без использования особых механических приспособлений. Это устройство предназначено для локального изгиба трубы. Для деформирования профиля используется прямое ручное усилие, поэтому трубогиб должен быть оснащен длинным и прочным рычагом.
Далее будет рассмотрен процесс изготовления двухроликового трубогиба, крепящегося к опорной станине. Размеры инструмента могут отличаться от предложенных, в зависимости от потребностей и материалов.
Необходимые материалы и инструменты
Деформация труб – трудоемкий процесс, для которого необходимы хорошие и прочные материалы, иначе вместо профиля можно погнуть сам рабочий инструмент.
Для изготовления механического ручного радиального трубогиба понадобятся:
В процессе работы могут понадобиться и другие общехозяйственные инструменты: молоток, пилки, наждачная бумага, линейка и т.п. Вышеуказанные ролики предназначены исключительно для труб диаметром 1 дюйм, но исключив из них углубление по окружности, можно получить универсальный инструмент для изгиба металлического профиля.
Процесс изготовления трубогиба
Когда все необходимые детали и инструменты собраны в одном месте, можно приступать непосредственно к изготовлению трубогиба:
Важные нюансы изготовления:
Галерея изображений Фото из Перед работой нужно смазать внутренний канал малого ролика машинным маслом или литолом Для усиления крепления центрального болта его можно вкрутить в предварительно нарезанную в отверстии резьбу Если забыть установить в рогатине ролик и приварить болт, то придется переделывать всю конструкцию Опорную планку необходимо усилить 2-3 уголками, так как она испытывает сильные нагрузки в горизонтальной плоскости Фиксирующую планку необходимо приваривать по всей длине, потому что на неё действуют большие радиальные нагрузки При фиксации конструкции на центральный винт между роликами необходимо положить дюймовую трубу для оценки правильности сборки Труба должна прочно удерживаться между роликами. Её первоначальное положение должно быть параллельно нижней фиксирующей планке Окрашивание трубогиба вряд ли будет долговечным, но замедлит коррозию металлических элементов Материалы для ручного трубогиба Вкрученный и приваренный центральный болт Приваривание болта к П-образной конструкции Формирование опорной планки на основании Приваренная снизу основания фиксирующая планка Насаживание рогатины на центральный винт Вид роликового трубогиба сбоку Покрашенный готовый роликовый трубогиб
Слабым местом во всей получившейся конструкции являются сварочные швы, поэтому им в процессе изготовления трубогиба уделяется особое внимание.
Роликовый трубогиб из автомобильных ступиц
Очередным уникальным трубогибом от народных умельцев является инструмент, собранный из металлического профиля и автомобильных ступиц. Его конструкция массивна и проста, что позволяет не беспокоиться о поломках в процессе эксплуатации.
Процесс изготовления такого трубогиба выглядит следующим образом. Две автомобильные ступицы с поворотным кулаком или выточенными валами прикручиваются или привариваются к станине, чтобы они могли вращаться вокруг своей оси.
Между ступицами располагается направляющий неподвижный швеллер, который можно сварить из двух уголков. Внутри направляющей конструкции располагается швеллер меньшего размера, к одному краю которого приваривается третья ступица с поворотной осью, а ко второму – гайка или резьбовая втулка для прижимного болта.
По краям направляющего швеллера привариваются планки или уголки для ограничения вертикальных движений подвижной части конструкции. Край основного желоба закрывается листом металла с отверстием для прижимного винта. С другой стороны пластины к винту приваривается ручка-ворот.
В результате получается роликовый трубогиб с локальным прижимным усилием. Если к верхней части подвижной ступицы прикрутить ручку для вращения, то с помощью такого инструмента становится возможным выгибать профиль по всей длине.
Галерея изображений Фото из Широкий обод автомобильных ступиц может мешать сборке трубогиба, поэтому его лучше сразу обрезать болгаркой Направляющий желоб можно сварить и из листового железа, но цельный швеллер является предпочтительным Чтобы внутренний швеллер не двигался в боковых направлениях, по его бокам можно наварить дополнительные кусочки листового металла Втулка для прижимного винта должна быть хорошо смазана машинным маслом Вместо обычных металлических пластин в качестве ограничителей можно использовать уголки: они дополнительно снизят колебания внутреннего швеллера в желобе Винт прижимного механизма не должен упираться в подвижные элементы ступицы Ограничительная муфта должна быть приварена к винту для ограничения его движения наружу Из-за высокого качества ступичных подшипников ручку прижимающего вала можно делать с одной стороны, главное чтобы она не поломалась Приваренные к станине автомобильные ступицы Направляющий швеллер из уголков Внутренний подвижный швеллер с ограничителями Втулка для прижимного винта Верхние ограничительные планки-уголки Внешний вид прижимного механизма Ограничительная муфта на винте Ручка для вращения ступицы
Рассмотренный трубогиб является мощным и универсальным инструментом, который можно собрать с минимумом затрат, ведь старые ступицы на автосервисах можно взять по цене металлолома.
Изготовление домкратного трубогиба
Домкратный трубогиб является самым элементарным инструментом для деформации металлического профиля и труб, который можно соорудить самостоятельно.
Для его изготовления потребуются такие изделия:
- автомобильный домкрат;
- два швеллера шириной 100 мм и длиной по 60 см;
- четыре уголка со сторонами 50 мм и длиной по 40 см;
- основание-станина;
- два валика в виде песочных часов со сквозными центральными отверстиями;
- 2 болта для крепления валиков;
- полукруглая насадка для домкрата с внутренним углублением.
Если заготовка исходных материалов и процесс сборки покажется вам излишне трудоемким, то гидравлический трубогиб лучше приобрести в готовом виде. С правилами выбора оборудования ознакомит рекомендуемая нами статья.
Для изготовления домкратного трубогиба необходимо:
После сборки конструкции можно класть трубу снизу валиков и прижимать её по центру полукруглой насадкой с помощью домкрата.
Галерея изображений Фото из Из-за отсутствия вращающихся элементов все детали трубогиба могут быть ржавыми и без смазки Для фиксации валика будет достаточно длинного металлического прутка, продетого через его центральное отверстие Насадку для домкрата можно сделать из обычного швеллера или сварив металлические пластины в виде П-образного профиля необходимой ширины Радиус изгиба труб можно увеличивать, устанавливая опорные валики ближе к краям швеллеров Ржавые детали домкратного трубогиба Установка валиков между швеллерами Одевание насадки на домкрат Как происходит работа домкратного трубогиба
Недостатком данного устройства является его статичность, ведь прокрутить всю длину профиля через трубогиб не получится.
К плюсам домкратного трубогиба относится дешевизна, простота конструкции и отсутствие необходимости в тяжелом физическом труде.
Желающие сделать станок для работы с профильными трубами массу полезной информации найдут в следующей статье, с содержанием которой мы советуем ознакомиться.
Выводы и полезное видео по теме
Представленные видеоматериалы помогут увидеть вышеописанные рекомендации по изготовлению самодельных трубогибов в динамике, а также познакомят с дополнительными вариантами сборки этих инструментов из подручных материалов.
Видео #1. Домкратный трубогиб прокатного типа:
Видео #2. Изготовление домкратного трубогиба:
Видео #3. Сборка трубогиба из ступиц:
Видео #4. Изготовление улиткового трубогиба:
Виды доморощенных инструментов для выгибания металлического профиля не исчерпываются предложенными вариантами, потому как трубогиб своими руками можно сделать из любых имеющихся в хозяйстве деталей.
Главное, соорудить прижимной механизм, который будет продавливать трубу между двумя стойками или роликовую систему для деформации всего профиля сразу.
Хотите рассказать о том, как делали трубогиб собственными руками? В вашем арсенале есть вариант инструмента, не описанный в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями, фото по теме статьи, задавайте вопросы.
